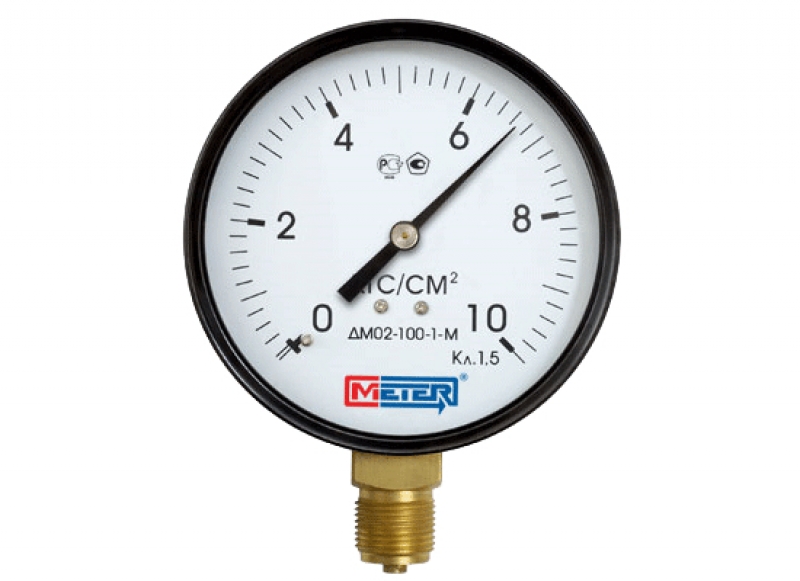

Манометры

Приборы, измеряющие давление жидкости или газа. Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки. Под давлением среды консольно расположенный конец трубки Бурдона перемещается - трубка старается распрямиться. Величина этого перемещения пропорциональна величине давления. Несложная рычажно-зубчатая передача приводит в движение стрелку, указывающую на шкале прибора величину давления. Для увеличения срока службы прибора и защиты его от вредных воздействий высокого давления, температуры и пульсаций необходимо использовать дополнительное оборудование, такое как трехходовые краны, вентили, импульсные трубки.
