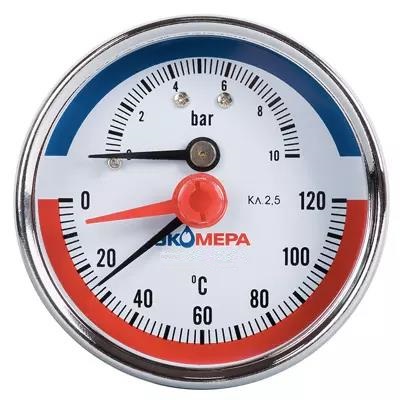

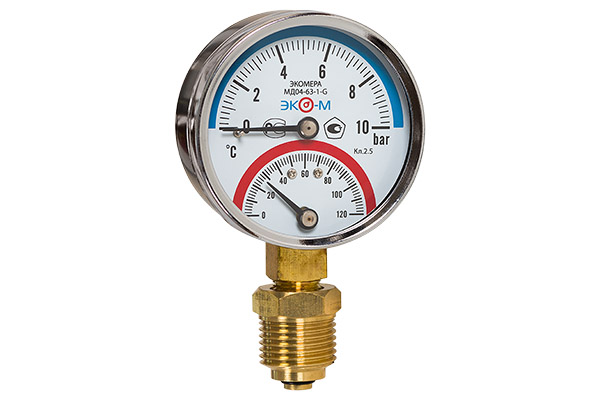

Термометры, термоманометры

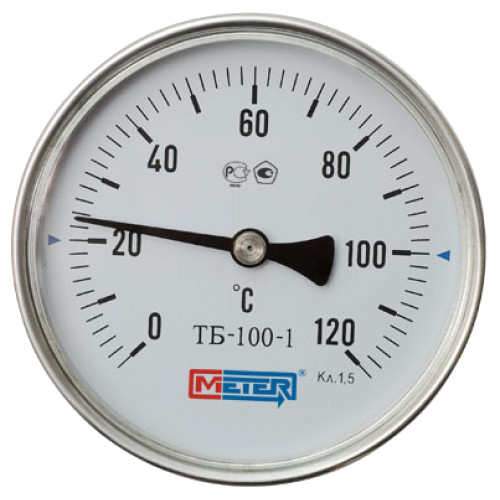

Термометры - приборы, измеряющие температуру жидкости, газа, сыпучих и вязких сред. Биметаллические термометры — термометры, преобразующие деформацию биметаллической пластины, возникающую при изменении температуры, в показания прибора. В отличие от жидкостных биметаллические термометры совершенно нечувствительны к изменениям внешнего давления и механически более прочны. Используются в очень широком диапазоне температур. Принцип работы биметаллических термометров основан на том, что полоска из двух свальцованных друг с другом пластин из металлов с различными коэффициентами расширения (биметалл), искривляется при изменении температуры. Искривление находится в приблизительной пропорции с температурой. Биметаллическая пластина легла в основу двух различных измерительных элементов: • винтовая пружина • спиральная пружина В результате механической деформации биметаллических пластин при изменении температуры в указанных элементах возникает вращательное движение. Если внешний конец биметаллической измерительной системы жестко закреплен, то другой конец без промежуточного элемента проворачивает вал указательной стрелки. Диапазоны показаний лежат между -50 и +250 °С при измерениях с классом точности 1,5 или 2,5. Биметаллические термометры являются наиболее простыми измерителями температуры.
